『ゼロ・エネルギー住宅』の実現は自然エネルギーの活用から始まる

グッドマン換気口(パッシブ換気口)
隙間の多い建物では自然換気コントロールは不可能ですが、グッドマン換気口は高気密建物で温度差換気作用により室内上部空気の籠りが解消され、風力換気作用(通風効果)により自然給排気が可能になりました。室内側ダンパー上部で内外空気が混じり合い、ダウンドラフト緩和により室温の変化が少なく、四季を通じて快適な自然風が得られ、冷暖房時のエネルギーロスの少ないパッシブ換気口です。

パッシブ換気口とアクティブ換気の良さを組み合わせた『ハイブリット換気システム』は、最小のエネルギー消費量で室内の快適空気質と温熱環境を得られ、地球環境に優しい「ゼロ・エネルギー住宅」の実現に向けた換気設備です。
グッドマン換気口の特徴
- 温度差換気(煙突効果)により室内上部に空気が篭もりません。(戸建て住宅で効果)
- 南北、東西の対向の部屋に設けると風力換気(通風効果)が得られます。(マンションで効果)
- 高気密住宅でも通気口が2つあるため常時自然換気効果が得られます。
- 室内側のダンパー上部で内外空気が混じり合い温度が中和されコールドドラフトが暖和されます。
通年、自然換気効果が得られ住宅の長寿命化と環境負荷低減のパッシブ換気口です。
グッドマン丸型換気口の換気経路

※上記は紐無しタイプのものです
室内空気移動経路

室内側ダンパー
紐無しポリカーボネート樹脂仕様

ダンパー(室内)
開口部は、空気抵抗値の少ない形状で、簡単に取り外し可能な虫網は室内側にありメンテナンスが容易です。
GMS-100はボールチエーンで開口部の操作が容易です。
GMS-150Pは手で簡単に開口部調整可能です。
ボールチエーン付き樹脂仕様

フード (室外)
上下開口の為、フード内の空気は煙突効果と室内外の温度差、外気圧により給排気作用がみられる。
下部より風の吹き込みは少なくステンレスカチオン塗装で錆びにくく壁面への雨だれはしません。
グッドマン角型換気口の特徴
- 角型の通気口(H15×W20cm)が1つで外気に作用されず温度差換気、煙突効果により自然排気作用がメインの換気口。
- 給気は建物の隙間、または換気口より入り室内汚染空気は籠もりません。
- 室内側ダンパーのボールチエーンにより換気操作は容易です。
- 防虫網は室内側からワンタッチではずせメンテナンスは容易です。
グッドマン強制ファンフードの特徴
- 強制ファン専用のため常時通風の良い形状が求められています。
- フード先端の上部と下部より空気を排出し外壁の汚れと傷みを守ります。
- 雨風の吹き込みにくい形状。
- フードの目詰まり汚れ防止のため防虫網はありません、強制ファンはシャツター付きをご利用ください。(現在は100φのみ製造)
グッドマン小屋裏用フードの特徴
- 小屋裏の環境は外気と同じ状況が、省エネで人と建物に快適な環境が得られます。
- 夏は高温空気がたまり過ぎると天井より輻射熱が出て不快になり、冬は室内の水蒸気が小屋裏に入り結露、カビ等発生の例があります。
- 自然エネルギーの温度差換気、風圧換気により小屋裏の空気が勢い良く 上部と下部より排出され、給気は軒天換気口、壁の通気層から入る、外気に作用されにくい小屋裏妻換気専用フード。
- 通気量(測定参考例 150φで約45.5u/h程度)
「グッドマン換気口」の新築、リフオームでの換気効果の得る設置方法(結露、カビ、臭い、汚染空気、対策)
- 設置場所は部屋の最上部の天井に近い所(180cm以上)、温度差換気が得ます。
- 二階建住宅では、階段の最上部に設置すると排気作用が強く汚染空気がこもりません。
- 脱衣所に設置は風呂、洗濯物の水蒸気が排気されます。
- ワンルームは、出入り口に通気口、室内にグッドマン換気口は通風が得られます。

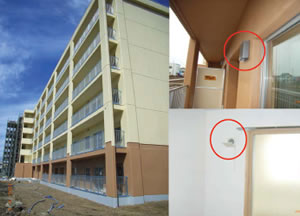

- マンションの、東西又は南北に設置は通風効果が得られます。
- リフオーム時は従来の換気口設置の孔を利用が作業容易です。
価格一覧表
グッドマン換気口(内外セット)
品番 | 室内ダンパー | 適用パイプ | 内径寸法 | 定価(税別) |
---|---|---|---|---|
GMS-100P(丸型) | 樹脂製ヒモ付き | SU-100 | 97mm | 16,800円(税別) |
GMS-150P(丸型) | 樹脂製ヒモなし | VU-150 | 147mm | 17,800円(税別) |
GMS-200(角型) | 樹脂板付100φダンパー | 箱 | H150×W200 | 24,000円(税別) |
グッドマン小屋裏用フード
品番 | 仕様 | 適用パイプ | 内径寸法 | 定価(税別) |
---|---|---|---|---|
GMS-100K | 防虫網あり | SU-100 | 97mm | 12,500円(税別) |
GMS-150K | 防虫網あり | VU-150 | 147mm | 13,500円(税別) |
グッドマン強制用フード
品番 | 室内ダンパー | 適用パイプ | 内径寸法 | 定価(税別) |
---|---|---|---|---|
GMS-100A | 防虫網なし 水返し板なし |
SU-100 | 97mm | 8,800円(税別) |
