グッドマン換気口

グッドマン換気口の特徴

  • 温度差換気(煙突効果)により室内上部に空気が篭もりません。(戸建て住宅で効果)
  • 南北、東西の対向の部屋に設けると風力換気(通風効果)が得られます。(マンションで効果)
  • 高気密住宅でも通気口が2つあるため常時自然換気効果が得られます。
  • 室内側のダンパー上部で内外空気が混じり合い温度が中和されコールドドラフトが暖和されます。
    通年、自然換気効果が得られ住宅の長寿命化と環境負荷低減のパッシブ換気口です。

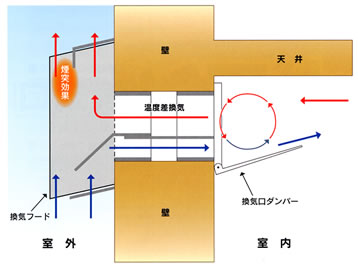

グッドマン丸型換気口の換気経路

グッドマン丸型換気口の換気経路

※上記は紐無しタイプのものです

室内空気移動経路

室内空気移動経路

パンフレットのダウンロードはこちら

室内側ダンパー

紐無しポリカーボネート樹脂仕様

紐無しポリカーボネート樹脂仕様

寸法図 GMS-150P

ダンパー(室内)

開口部は、空気抵抗値の少ない形状で、簡単に取り外し可能な虫網は室内側にありメンテナンスが容易です。
GMS-100はボールチエーンで開口部の操作が容易です。
GMS-150Pは手で簡単に開口部調整可能です。

ボールチエーン付き樹脂仕様

ボールチエーン付き樹脂仕様

GMS-100 室内・室外図

フード (室外)

上下開口の為、フード内の空気は煙突効果と室内外の温度差、外気圧により給排気作用がみられる。
下部より風の吹き込みは少なくステンレスカチオン塗装で錆びにくく壁面への雨だれはしません。

グッドマン角型換気口の特徴

  • 角型の通気口(H15×W20cm)が1つで外気に作用されず温度差換気、煙突効果により自然排気作用がメインの換気口。
  • 給気は建物の隙間、または換気口より入り室内汚染空気は籠もりません。
  • 室内側ダンパーのボールチエーンにより換気操作は容易です。
  • 防虫網は室内側からワンタッチではずせメンテナンスは容易です。

グッドマン強制ファンフードの特徴

  • 強制ファン専用のため常時通風の良い形状が求められています。
  • フード先端の上部と下部より空気を排出し外壁の汚れと傷みを守ります。
  • 雨風の吹き込みにくい形状。
  • フードの目詰まり汚れ防止のため防虫網はありません、強制ファンはシャツター付きをご利用ください。(現在は100φのみ製造)

グッドマン小屋裏用フードの特徴

  • 小屋裏の環境は外気と同じ状況が、省エネで人と建物に快適な環境が得られます。
  • 夏は高温空気がたまり過ぎると天井より輻射熱が出て不快になり、冬は室内の水蒸気が小屋裏に入り結露、カビ等発生の例があります。
  • 自然エネルギーの温度差換気、風圧換気により小屋裏の空気が勢い良く 上部と下部より排出され、給気は軒天換気口、壁の通気層から入る、外気に作用されにくい小屋裏妻換気専用フード。
  • 通気量(測定参考例 150φで約45.5u/h程度)

「グッドマン換気口」の新築、リフオームでの換気効果の得る設置方法(結露、カビ、臭い、汚染空気、対策)

  1. 設置場所は部屋の最上部の天井に近い所(180cm以上)、温度差換気が得ます。
  2. 二階建住宅では、階段の最上部に設置すると排気作用が強く汚染空気がこもりません。
  3. 脱衣所に設置は風呂、洗濯物の水蒸気が排気されます。
  4. ワンルームは、出入り口に通気口、室内にグッドマン換気口は通風が得られます。
  5. マンションの、東西又は南北に設置は通風効果が得られます。
  6. リフオーム時は従来の換気口設置の孔を利用が作業容易です。

老健施設・病院 グッドマン換気口活用の御提案

現在、建築業界では、アベノミクス効果で円安基調となり資材価格の高騰、復興工事やオリンピック需要で資材や職人不足により建築コストUPが大問題になっております。

いかに品質を保ちながらコストを抑える事を設計事務所、ビルダーでは日々研究している状況です。 更に電力高騰の時代ではランニングコストの削減も求められており 当社では、高気密建物で動力無しで四季を通じて快適な自然風を得る 『グッドマン換気口』の活用で地球環境に優しい換気システムの普及に努め効果を得ております。

大幅な三大コストダウンの提案

ハイブリッド換気(常時自然換気+機械換気併用)の特徴

イニシャルコスト ダクトレスのグッドマン換気口活用の第三種換気は省資源な換気システム。(設備費が安価で工事費が大きくコストダウン)
工期短縮 配管工事、電気工事の削減により、工期短縮が可能となった。(人件費削減も含む)
ランニングコスト 常時自然換気活用し機械換気併用は、最小の換気エネルギー消費 で冷暖房時の換気エネルギーロスは少なく、メンテナンスは容易で 停電時、長期不在時、空き室には一定の換気量を保ち、 人と建物に優しく電力制御を実現する省エネな換気システム。

価格一覧表

グッドマン換気口(内外セット)

品番 室内ダンパー 適用パイプ 内径寸法 定価(税別)
GMS-100(丸型) 樹脂製ヒモ付き SU-100 97mm 15,800円(税別)
GMS-150P(丸型) 樹脂製ヒモなし VU-150 147mm 16,800円(税別)
GMS-200(角型) 樹脂板付100φダンパー H150×W200 21,000円(税別)

グッドマン小屋裏用フード

品番 仕様 適用パイプ 内径寸法 定価(税別)
GMS-100K 防虫網あり SU-100 97mm 11,500円(税別)
GMS-150K 防虫網あり VU-150 147mm 12,500円(税別)

グッドマン強制用フード

品番 室内ダンパー 適用パイプ 内径寸法 定価(税別)
GMS-100A 防虫網なし
水返し板なし
SU-100 97mm 7,800円(税別)
